2019年5月，建筑设计公司通过招投标中标北京某酒店装修工程设计项目。原建筑地下1层,地上3层,建筑物高度为14米;建筑总面积为7346.86平方米。本次设计为地上三层局部区域范围内的室内消防系统改造，包括室内消火栓系统、自动喷水灭火系统、建筑灭火器配置系统。本次改造在原防火分区范围内，自喷管道由原防火分区内自喷主管接入，本项目不改变原信号阀、水流指示器、末端试水装置等消防系统，仅对改造范围内的消火栓位置、喷头布局、灭火器布置及数量重新调整。该系统为湿式系统,室内消火栓给水系统不分区,消火栓栓口动压力不超过0.5MPa,消火栓栓口动压不应小于0.35MPa。自喷采用中危ⅠⅠ险级设计,灭火用水量30L/s。负一层消防水泵房内设两台自动喷水泵,一用一备,互为备用。该泵运行情况应显示于消防中心和水泵房的控制盘上。
    本项目按严重危险级A类设置手提式干粉灭火器，采用MF/ABC5磷酸铵盐干粉灭火器，灭火器最大保护距离15m。

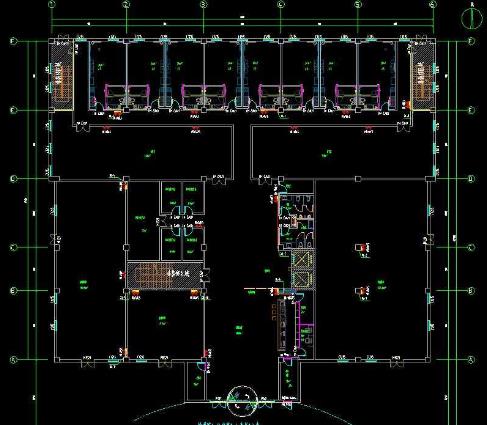

    自动喷淋布置图


 消火栓布置图

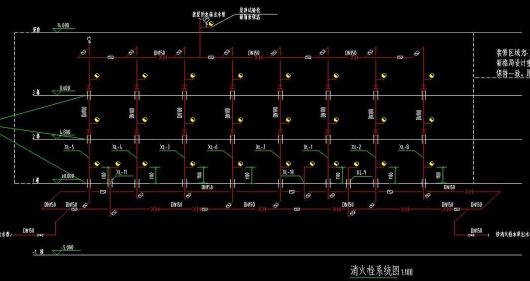

消火栓系统图
